Couverture du jet
Pour évaluer la zone qu’une pulvérisation sera capable de couvrir, la valeur de départ est l’angle du jet. Ensuite le calcul se résume à de la trigonométrie.
La terminologie employée:

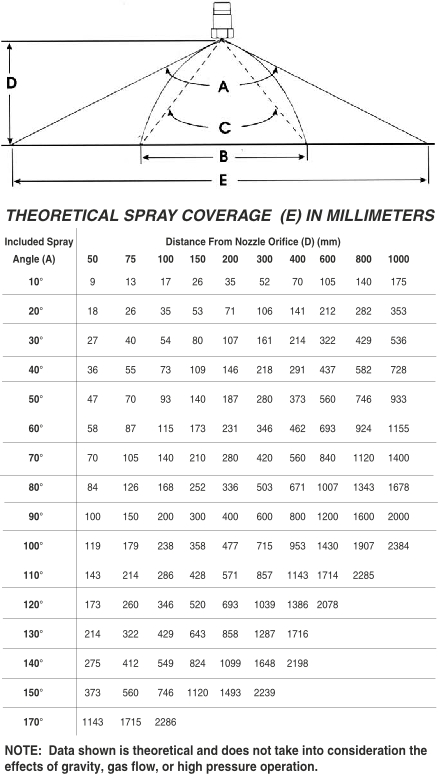

Quatre termes sont communément employés pour qualifier l’angle d’un jet :
Angle du jet (A): Cet angle est mesuré dès la sortie de la buse. Étant donné que les gouttelettes sont immédiatement soumises aux forces externes (gravité et flux de gaz par exemple), cette valeur n’est utile que pour déterminer la couverture du jet près de la buse. Les angles de pulvérisation listés par buse dans le catalogue sont valables à la pression de référence de la buse.
Couverture réelle (B): C’est la couverture à une distance D de la buse.
Angle réel (C): C’est l’angle calculé à partir de la couverture réelle B à une distance D
Couverture théorique (E): C’est la couverture à une distance D si le jet gardait une forme idéale.
EXEMPLES:
Problème: Pour obtenir une pulvérisation couvrant un diamètre de 200mm avec une buse à 150mm de son objectif, quel angle doit avoir le jet ?
Solution: 70°
Problème: A quelle distance de son objectif doit être positionnée une buse avec un angle de 110° pour couvrir une zone de 550mm de diamètre ?
Solution: Approximativement 200mm.
